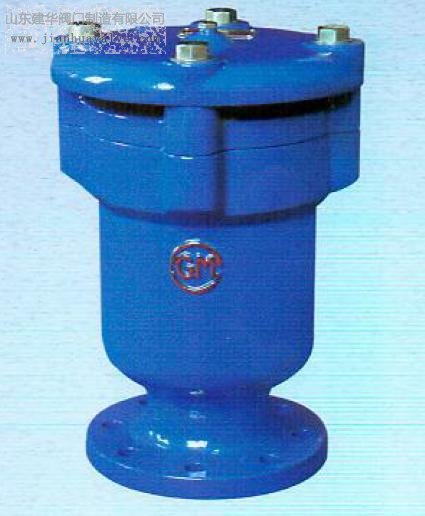

FGP4X复合式高速进排气阀安装使用说明书

一、产品概述
复合式高速进排气阀(以下简称进排气阀)适用于工业介质为水的管路上,是一种既能快速排除管道内气体,又能在管道内出现负压时,通过该阀门吸入气体以平衡管道内外压力的设备。进排气阀设计有大小进排气孔,当输水管道空管充水时实现快速排气,当管道内产生水锤负压时又能快速进气,且在工作压力下可排出管道中集结的微量空气,排气后具有自动封水功能。
进排气阀为圆桶状式阀体,主要有外壳组件:包括阀体、阀盖和浮体组件:包括浮体罩、浮体、升降罩等部件组成。当管内开始注水时,阀瓣处于开启的位置,进行大量排气;当空气排完时,阀内充满水,浮球上升并带动阀瓣关闭,停止排气;管内介质正常输送时,如有少量空气析出并聚集在阀内并达到相应的程度,阀内水位下降,此时空气由小孔排出;当水泵停止工作时,管内介质流空或遇管内产生负压,此时浮体下降,可迅速吸入空气,以保护管道不因负压而造成变形损坏。故进排气阀是管道的必有之设备。

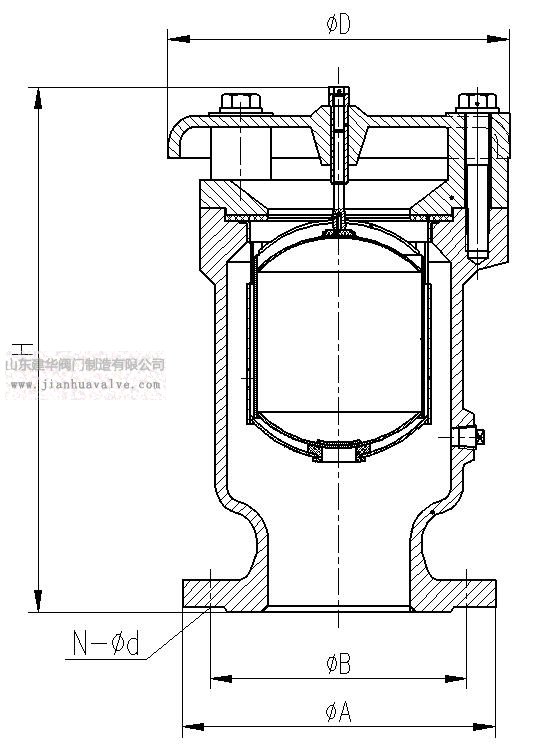

二、产品结构示意图
三、进排气阀的安装位置

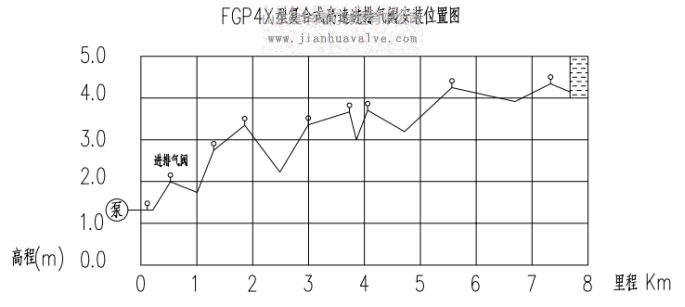

1、进排气阀均应安装在沿管道纵向的高点处。在两个高点间不论距离多远,只要中间低下0.2D,即应在两个高点安装进排气阀,在水平管段装在下游端,在倾斜的管段,装在中间的凸起点;一般排气阀的安装间距不大于1km,见示意图;
2、当管道起伏较多时,可根据其起伏高度分析是否需要增加,必须时进行相应的水力计算。如输水管道口径较大,一条输水管道可以并排布设多个进排气阀,达到进排气的效果;
3、较平坦的有压输水管道在充水和运行期间可能有6种水气相间的形态,即层状流、波状流、段塞流、气团流、泡沫流和环状流。工程实践证明,不能保证在管道内任何水流状态下都高速排气,在大多数工况下只能微量排气,是造成有压供水管道排气难的根源,也给输水工程造成了大量爆管事故和巨大的经济损失。因此符合有压供水管排气要求的排气阀,必须具备在管道水气相间的任何压力和状况下,只要阀内充满气体,就可以打开大、小排气口,高速大量的排出管道内存气;
4、当管道直径大于400mm时,应选用双口排气阀。排气阀必须垂直安装。当输水管道直接从水库、蓄水池等自压取水时用弯管代替进排气阀,效果更好;
5、地下输水管道的进排气阀需设置在井内,阀井可以砖砌也可采用钢筋混凝土砌筑,阀井必须有排气出口,严禁阀井内泥沙堵塞进排气阀孔。

四、进排气阀的安装
1、将进排气阀拆箱取出后,首先拆除包装泡膜及防震泡膜,检查浮体与升降罩是否能动作灵活,再操作专用蝶阀开关,检查其转动是否灵活,指针标向是否正确,如有问题,及时通知生产厂家;
2、进排气阀装在管顶,轴线垂直安装,偏差不大于2度;
3、实际安装前,要检查管道三通法兰、水平误差不应大于1度,如过大将影响排气阀的工作,需校正;
4、配有专用全螺纹螺柱,将排气阀、专用蝶阀与管道三通连接,均匀拧紧螺母即可(见安装示意图);
5、本进排气阀用在净水管道上,若水有杂质需配过滤装置。可在订货时通知生产厂家,配备专用过滤装置;
6、注意:排气阀安装时,不要将杂物掉入管道内;
7、在寒冷地区,应根据当地气温,按不同标准作好防冻工作。

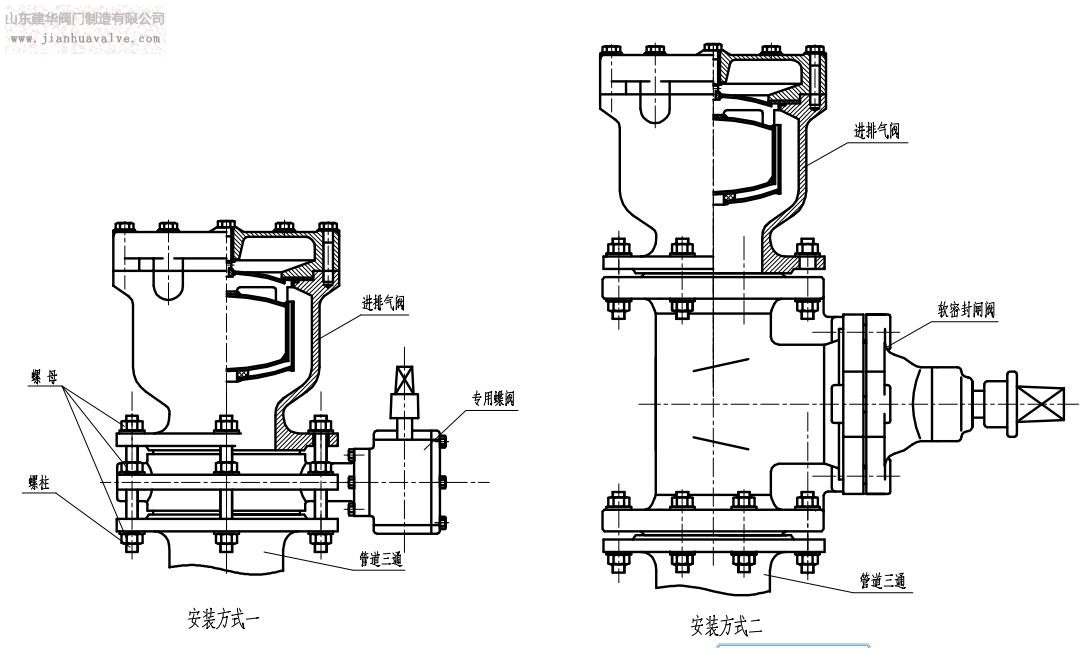

8、安装示意图:

八、日常维护与保养
阀门正常使用期间,建议每2-3年对阀门检修一次。检修时,需将连接排气阀与管道的检修阀(闸阀或蝶阀)关闭,打开排气阀盖,检修内容见下表:
序号 检查项目 存在问题 问题解决
1 杂质处理 阀内存在漂浮物等杂质 将漂浮物等杂质取出
2 密封垫 密封垫破损 更换新密封垫
3 微量排气孔 微量排气孔内存在杂质 需将孔内杂质取出
4 浮体 浮体存在明显变形 更换浮体

注明:1、阀盖安装时,应注意升降罩导向轴一定要放在阀盖导套内;
2、阀盖螺栓紧固,应注意左右均匀、对称紧固。

九、阀门的选择
序号 工况条件 国梅牌复合式
高速进排气阀
单口排气阀
1 管道注水时,快速排出高压气体,避免排气阀大阀口提前关闭。 ×
2 排出管内运行过程中析出的微量气体,避免气阻。 ×
3 管道产生负压时,向管内大量补气。
4 消除因水泵快速注水造成水锤对排气阀的影响:如浮球变形、排气阀无法工作。 ×
5 排气阀可在安装在泵房内。 ×
