I. Descrição do Princípio do Sistema
A válvula redutora de pressão compara a pressão real de saída com a pressão ajustada do sistema e, de acordo com o programa definido, envia sinais de giro horário/anti-horário para o motor de passo, ajustando a pressão da válvula piloto de retorno, controlando a pressão na câmara superior da válvula principal e movimentando o disco da válvula principal para cima e para baixo, a fim de controlar a pressão de saída da válvula redutora.

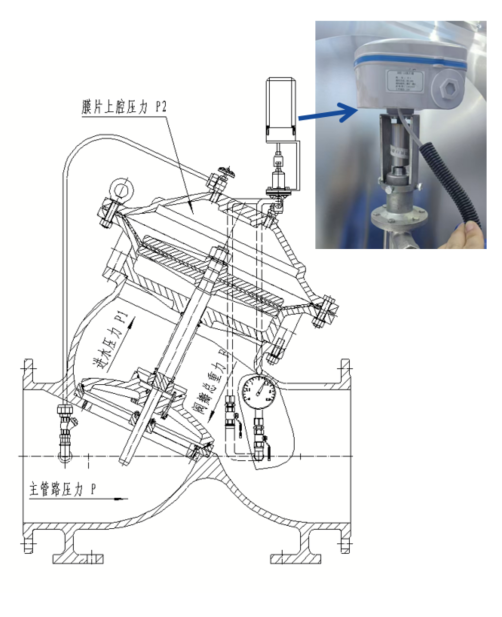

II. Princípio de Abertura, Fechamento e Regulação da Válvula
-
Válvula piloto totalmente aberta, válvula principal totalmente abertaCom a tubulação principal cheia de água, abre-se a esfera de entrada. A válvula piloto fica totalmente aberta, sem pressão na câmara do diafragma, e o disco de vedação abre completamente sob a ação da pressão da água.Válvula piloto totalmente fechada, válvula principal totalmente fechada
-
Com a tubulação principal cheia de água, abre-se a esfera de entrada. A válvula piloto fica totalmente fechada, a pressão na câmara do diafragma iguala-se à pressão da tubulação principal. Somada ao peso do conjunto do disco de vedação, o disco é pressionado firmemente para baixo, fechando a tubulação principal.Regulação da válvula piloto, regulação da válvula principal
-
Com a tubulação principal cheia de água, abre-se a esfera de entrada e regula-se a válvula piloto. A pressão na câmara do diafragma varia com o ajuste e equilibra-se com a pressão da tubulação principal, posicionando o disco de vedação.Pressão da tubulação principal P = Pressão de entrada P1 − Pressão da câmara do diafragma P2 − Peso do conjunto do disco F

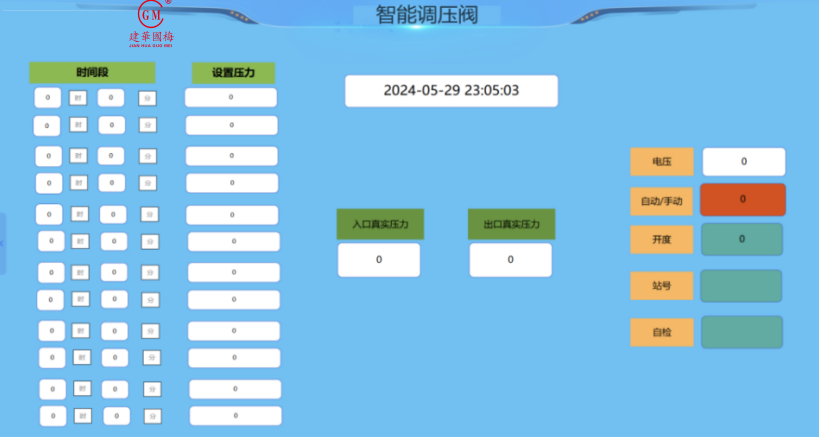

III. Interface de Operação Remota da Plataforma de Internet das Coisas (IoT)
A interface da Internet das Coisas está conectada e integrada à plataforma de água. Todos os pontos de válvula do projeto geral são exibidos de forma integrada, com a pressão de entrada e saída da água atual visível de forma intuitiva. Ao clicar em uma válvula, acessa-se a sua interface de operação individual.

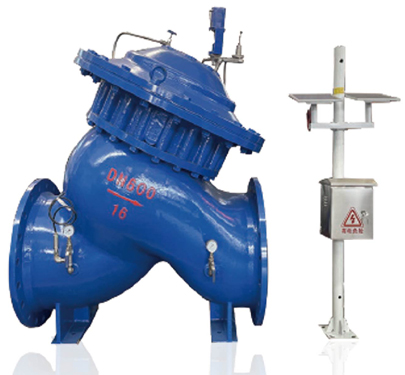

IV. Vantagens das Válvulas Redutoras de Pressão Jianhua
-
Não é necessária a instalação de circuitos em longas distâncias.
-
A válvula redutora de pressão inteligente pode reduzir a pressão dinâmica e a pressão estática.
-
Baixo custo de manutenção. Em caso de anomalia no sistema de controle elétrico, ainda é possível ajustar a pressão a jusante por meio de duas linhas manuais de reserva, garantindo o abastecimento de água. Além disso, a equipe de pós-venda chega ao local em até duas horas.
-
O sistema de controle geral possui baixo consumo de energia, com bateria autônoma em modo de espera por sete dias sem recarga.
-
Fornecem-se peças de reposição suficientes.
